UFA125A
|
|
UTiFLEX Flexible Microwave Cable Assemblies
|
|
MECHANICAL CHARACTERISTICS
|
|
Outer Diameter, inch (mm)
|
0.125
(3.175)
|
|
Minimum Bend Radius, inch (mm)
|
0.2
(5.08)
|
|
Flexures
|
10,000
|
|
Weight , grams/ft. (meter)
|
8.8 (26)
|
|
ELECTRICAL CHARACTERISTICS
|
|
Impedance( ohms)
|
50
|
|
Frequency Range (GHz)
|
0.05 - 50
|
|
Velocity of Propagation
|
77%
|
|
Capacitance, pF/ft. (pF/meter)
|
26.2 (
85.96)
|
|
Shielding Effectiveness, dB @ 1GHz
|
>100
|
|
Maximum Insertion Loss , dB/ft. (dB/meter)
|
Frequency
|
Insertion Loss per Catalog
|
|
|
1.0 GHz
10.0 GHz
18.0 GHz
26.5 GHz
32.0 GHz
40.0 GHz
50.0 GHz
|
0.14 (0.46)
0.48 (1.57)
0.66 (2.17)
0.82 (2.69)
0.92 (3.02)
1.04 (3.41)
1.19 (3.9)
|
|
Phase Stability Versus Flexure
|
10 GHz:
30
18 GHz:
50
|
|
VSWR
|
Based on connector selections.
|
|
ENVIRONMENTAL CHARACTERISTICS
|
|
Temperature Range(Deg C)
|
-65/+165
|
|
MATERIALS
|
|
Outer jacket
|
Fluorinated Ethylene Propylene (FEP)
|
|
Braid
|
SPC Braid
|
|
Outer Conductor
|
Silver plated copper tape
|
|
Dielectric
|
LD PTFE
|
|
Center Conductor
|
Solid SPC
|
|
CUTAWAY
|
|
|
CHARTS
|
|

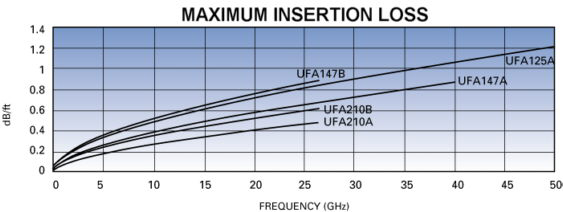

Insertion Loss Chart
|
|
|

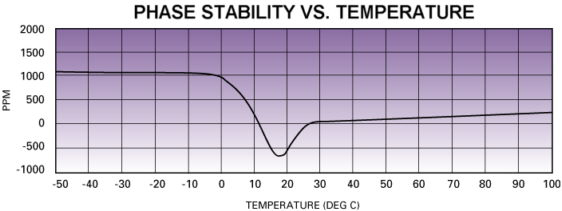

Phase Chart
|
|

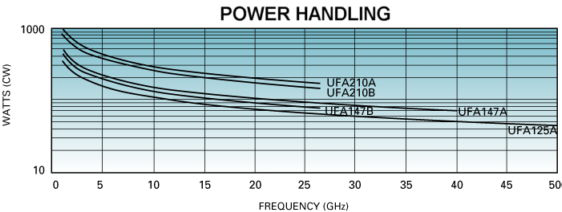

Power Chart
Average Power Handling, Watts CW at 20 degrees Celsius and Sea level
|
|
